Tehokas & mukautuva putkilaserlaitteisto kaiken kokoisille putkille
Haluatko työstää läpimitaltaan suuria putkia?
Kaikki putkilaserlaitteistot eivät siihen pysty
Haluaisitte työstää suuria ja painavia putkia tehokkaasti, jotta voitte täyttää kasvavat asiakkaiden vaatimukset ja nostaa tuottavuutta. Tietyt rajoitukset hankaloittavat tätä prosessia:
- Rajoittunut koneiden tarjonta: läpimitaltaan suurien putkien tuotantoon on tarjolla vain rajallinen valikoima koneita.
- Manuaalinen käsittely tarpeen: automaattisen työstön mahdollisuuksien puuttuessa ovat manuaaliset toimenpiteet tarpeen.
- Joustavuuden puute: monet putkilaserlaitteistot eivät ole mukautettavissa. Usein myös puuttuu mahdollisuus jälkivarusteluun.
Ratkaisu tehokkaaseen ja mukautuvaan putkien työstöön
Meidän putkilaserlaitteistomme suurille putkille
ByTube Star 330 on suuri 3D-putkilaserlaitteisto. Se takaa tehokkaan ja mukautuvan leikkausprosessin sekä raakavalikoiman automaattisen lajittelun – jopa 12,2 metrin pituuteen ja yli 320 mm läpimittaan saakka.

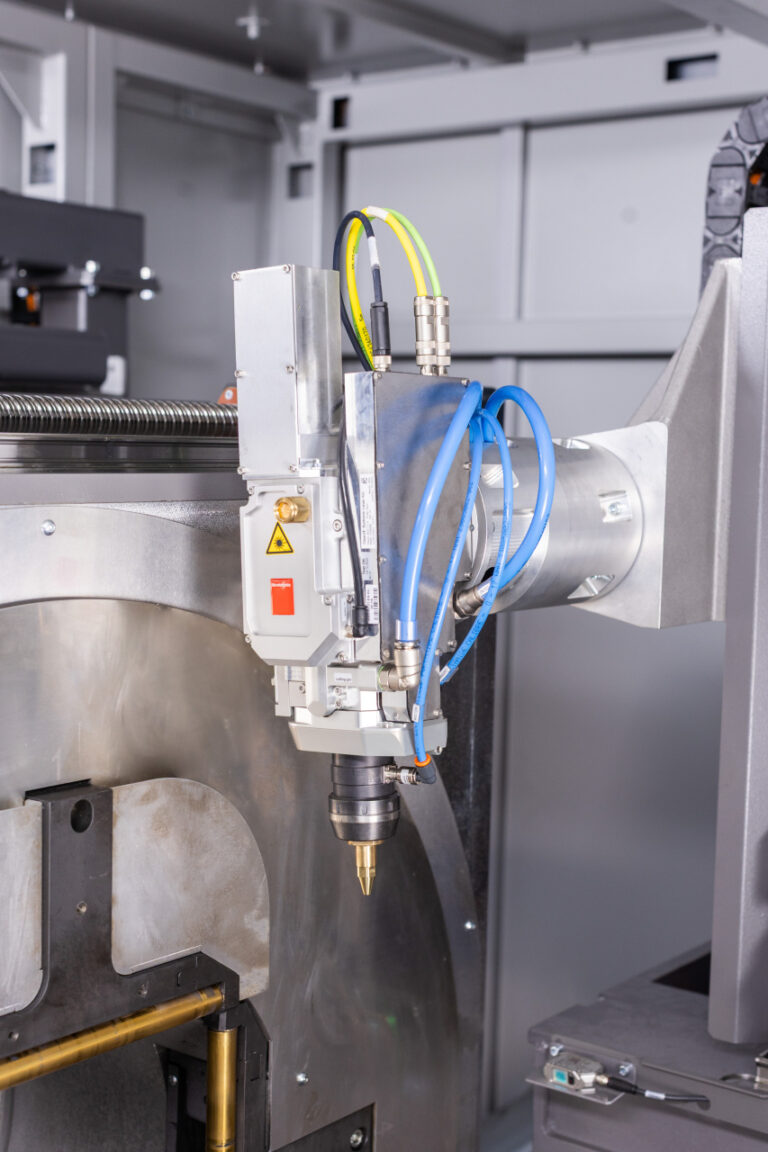

Lisäksi leikkuupään ja suuttimen täysin automaattinen ohjaus takaa häiriöttömän toiminnan.
Putkien työstön joustavuus
ByTube Star 330 työstää automaattisesti putket ja avoimet profiilit läpimitoissa 19 – 305 mm täysautomaattisesti – ilman varusteluaikaa. Pienellä manuaalisella säädöllä ovat jopa 324 mm läpimitat mahdollisia.
Modulaarisuus vastaa yksilöllisiin vaatimuksiin
Modulaarinen konekonsepti mahdollistaa kolme eri lastauskokoa ja kolme purkamiskokoa. Saatte siis yhteensä kuusi erilaista lastausyhdistelmää, joita voi mukauttaa joustavasti.
Suurin mahdollinen nopeus paksulle materiaalille
Putkilaserlaitteistomme saavuttaa korkeimman työstönopeuden.
Tehokkaan 6- tai 10-kilowattisen laserlähteen ansiosta eivät paksuseinäisimmätkään putket ja viistoleikkaukset aiheuta ongelmia.
Tehokkaat prosessit automaatiolla
ByTube Star 330 on täysautomaattinen ja integroi ilman manuaalisia toimenpiteitä eri prosessit, kuten
- porauksen,
- kierteityksen,
- merkitsemisen ja
- viisteleikkauksen.

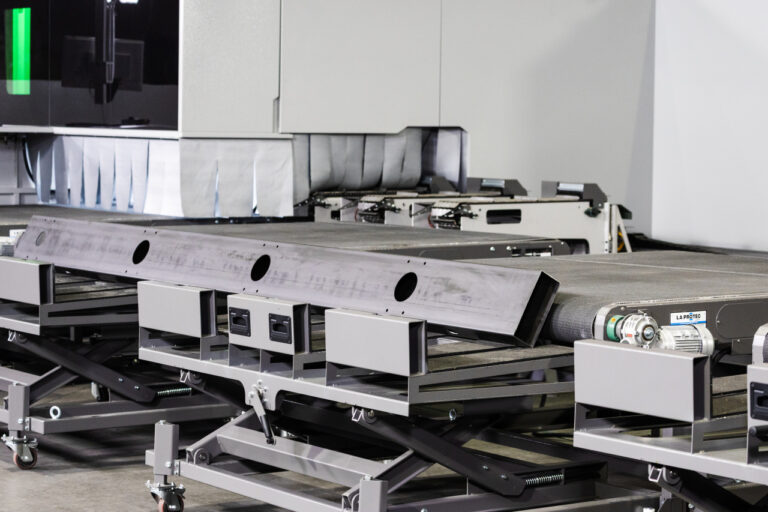

Automaattinen lastaus ja purku mahdollistaa jatkuvan tuotannon – myös 24/7 ilman käyttäjän toimenpiteitä.
Lisäksi suuttimen automaattinen vaihto tekee käytöstä vaivatonta.
Tarkkuutta älykkäillä toiminnoilla
Laserputkilaitteistomme tarjoaa korkeana pysyvän laadun takaamiseksi eri vaihtoehtoja:
Laser Scan & Weld Search Camera – tarkkaan paikoitukseen ja hitsaussauman tarkastukseen.
QuickCut (Performance Cut) – korkea leikkausnopeus erinomaisella tarkkuudella.
Nozzle Center Camera – siistit leikkaukset varmistamalla suuttimen optimaalinen kohdistus.
Putkilaserlaitteistomme tarjoamat edut
ByTube Star 330
Yksilöllinen mukautus ja varmuus tulevaisuudessa
Riippumatta käytössä olevasta tilasta tai töidenne vaatimuksista, Bystronic tarjoaa räätälöidyt ratkaisut putkilaserlaitteiston modulaarisen rakenteen avulla. Lisäksi päivitykset ja jälkivarustelut ovat käytettävissä aina, jos tuotantonne vaatimukset muuttuvat.
Automaatio laskee työkustannuksia ja stressiä
Putkien täysautomaattinen syöttö ja lajittelu vähentää manuaalista työtä, nostaa tuottavuutta ja laskee henkilöstökustannuksia. Sen lisäksi putkilaserlaitteisto vähentää työntekijöihinne kohdistuvaa painetta.
Korkeampi tuottavuus ja liikevaihdon kasvu
Suuremman työstönopeuden ansiosta pystytään valmistamaan enemmän osia lyhyemmässä ajassa, mikä nostaa tuottavuutta ja liikevaihtoa.
Luotettavuus ja investointivarmuus
Tukeva rakenne ja monipuoliset käyttömahdollisuudet turvaavat tehokkaan putkilaserlaitteiston investoinnin pitkällä aikavälillä.
Lisää prosessien hallintaa
Koska kone pystytään mukauttamaan täsmälleen yrityksenne vaatimuksiin, pidätte tuotannon hallinnassanne.
Tekniset tiedot
| ByTube Star 330 | |
|---|---|
| Kokonaispituus | 32 640 mm (pituuksille 12,8/12,2) |
| Kokonaispaino | 40 tonnia |
| Kokonaisleveys | 10 238 mm |
| Kokonaiskorkeus | 3 734 mm |
| Kuormitus | maks. 65 kg/m |
| Lastauspituus | 12,8 m; 9,2 m; 6,5 m |

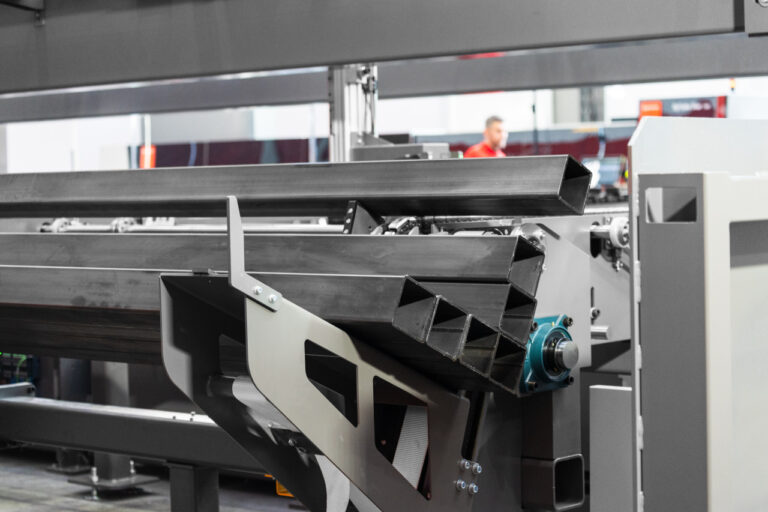

| Bundle Loading -maksimikapasiteetti | 7,5 tonnia |
| Ketjujen kuorma maks. | 4,16 tonnia |
| Purkupituus | 12,2 m; 8,5 m; 6,1 m |
| Putket ja avoimet leikkaukset | Peruspyöreä 19,05 – 305 mm |
| Suorakulmaisen profiilin ulkomitat | Suljettu, ei pyöreä läpileikkaus neliönä alkaen 19,05 mm x 19,05 mm; 260 mm x 260 mm saakka |
| Avoin profiili jälkivarusteluna | Avoimet profiilit neliönä alkaen 19,05 mm x 19,05 mm; 260 mm x 260 mm saakka Avoin profiili C + L + H (I) |
| Läpimitan laajennussarja | Mahdollisuus saavuttaa 324 mm pyöreälle suljetulle profiilille jälkivarusteluna |
| Laserteho | 6 kW, 10 kW |
| Lasertyyppi | Kuitulaserlähde |
| Leikkausprosessit | Typpileikkaus + happileikkaus + MixGas + paineilmaleikkaus |
Takuu
Cutting Warranty Premium
Te leikkaatte, me laajennamme takuuta. Bystronic tarjoaa tästä lähtien jopa viiden vuoden takuun laserlähteelle, ohjauskuidulle ja leikkauspäälle. Tämä uusi tarjous antaa asiakkaille vielä enemmän turvaa kuitulaserleikkaukseen.
Bystronic on jo vuosia menestyksekkäästi käyttänyt kuitulaserteknologiaa levyntyöstössä. Me kehitämme tätä leikkausteknologiaa pienintä yksityiskohtaa myöten. Kun yrityksenne ostaa meidän leikkausjärjestelmämme, valitsette innovatiivisen laserleikkauksen, mutta myös erinomaisen laadun ja tehokkaat huollon palvelut.
Cutting Warranty Premium -takuulla tarjoamme asiakkaillemme viiden vuoden takuun laserlähteelle, ohjauskuidulle ja leikkauspäälle – vähemmän riskejä, enemmän suunnitteluvarmuutta ja vakaa tuotanto.
Tämä uusi Cutting Warranty Premium korvaa Fiber Warranty Premium -takuun ja sisältyy jokaisen putkileikkauskoneen toimituslaajuuteen.
